消防工程中消防设备水系统常用材料及设备

消防设备消防水系统是一级消防工程师考试必考知识点，也是消防工作中需要消防工程师必须掌握的，在这里整理了消防工程中消防水系统常用材料及设备，供各位消防工程师参考。

消防工程

消防水系统工程常用管材管件

一、消防给水管材的种类

1.球墨铸铁管：适用于自动喷水灭火系统报警阀前的埋地管道，消火栓系统的埋地管道。

2.焊接钢管：适用于适用于消火栓系统的埋地和架空管道及自动喷水灭火系统和水喷雾系统报警阀前的埋地和架空管道，用于输送低压流体。按照壁厚可大致分为普通钢管和加厚钢管。按工艺不同可大致分为普通焊接钢管和热浸镀锌焊接钢管。

3.无缝钢管：适用于主干管或系统下部工作所承受的压力较高部位的管道。按照工艺不同可大致分为热轧和冷轧两种。

二、消防给水管材的选用

1.室外消火栓给水系统

（1）当室外消防为生活、消防合用管道系统或低压消防给水系统时，可选用允许压力较低的承插支管的球墨铸铁管、焊接钢管、内外壁热镀锌焊接钢管，以及PE给水管。

（2）当室外消防给水系统为临时高压或常高压给水系统，且系统工作所承受的压力较低时，在管材允许的压力范围内可采用上述（1）的管材；当系统的工作所承受的压力较大时，应根据系统工作所承受的压力情况，分别采用法兰式球墨铸铁管、焊接钢管、内外壁热镀锌普通钢管或加厚钢管以及无缝钢管。

2.室内消火栓给水系统

（1）当室内消火栓系统的工作所承受的压力≤1.0Mpa时，可采用普通焊接钢管、内外壁热镀锌普通焊接钢管。

（2）当室内消火栓系统的工作所承受的压力为1.0~1.6Mpa时，可采用加厚焊接钢管、热镀锌加厚焊接钢管和无缝钢管。

3.自动喷水灭火系统

配水管道应采用内外壁热镀锌钢管，当报警阀入口前管道采用内壁不防腐的钢管时，应在管道的末端设置过滤器。

三、消防给水管材的连接

1.消防给水常用管材的连接方式

2.消防给水常用管材的连接一般要求

（1）消火栓给水系统管道当采用内外壁热浸镀锌钢管时，不应采用焊接。系统管道采用内壁不防腐管道时，可采用焊接连接，但管道焊接应符合相关要求。自动喷水灭火系统报警阀后管道不能采用焊接，应采用螺纹、沟槽式管接头或法兰接头。

（2）消火栓给水系统管径大于100mm的热镀锌钢管，应采用法兰连接或沟槽连接。自动喷水灭火系统管径大于100mm时未规定不能使用螺纹连接，但要求在管径≥100mm的管道上在一定距离配设法兰连接或沟槽连接点。

（3）消火栓系统和自动喷水灭火系统管道在使用法兰连接应采用螺纹法兰，当采用焊接法兰时应进行二次镀锌。

（4）任何管段需要改变管径时，应使用符合标准的异径管接头和管件。

（5）有关消防管道连接方式及相关技术方面的要求可参照《全国民用建筑工程设计技术措施--给水排水》中的有关法律法规。

消防水系统工程常用设备

一、消防给水系统

1.消火栓

室内消火栓是具有内扣式接头的球形阀式龙头，有单出口和双出口之分。消防设备厂家正常的情况下推荐单出口消火栓。消火栓口径有DN50和DN65两种，前者用于2.5～5L/s,后者用于每支水枪较小流量大于等于5L/s。进水口端与消防立管相连接，出水口端与水带相连接。高层建筑室内消火栓口径应选DN65。

2.水枪

水枪是灭火的主要工具之一，用钢、铝合金或塑料制成，其作用在于收缩水流、产生击灭火焰的充实水柱。室内一般都会采用直流式水枪，常用喷口直径有13、16、19mm三种，另一端设有和水龙带相连接的接口，其口径为50mm和65mm两种。

喷口直径为13mm的水枪配有50mm的接口，配DN50的水带；喷口直径为16mm的水枪配有50mm或65mm的接口，可配DN50和DN65水带；喷口直径为19mm的水枪配有65mm的接口，可配DN65水带。高层建筑室内消火栓给水系统，水枪喷口直径不小于19mm。

3.水龙带

水龙带有麻织、棉织和衬胶的三种，衬胶的压力损失小，但抗折叠性能不如麻织和棉织的好。室内常用的消防水带口径有DN50和DN65两种，其长度有15m、20m、25m三种，不宜超过25m，水龙带的两端分别与水枪和消火栓连接。

消火栓、水带和水枪之间的连接，一般都会采用内扣式快速接头。在同一建筑物内应选用同一规格的水枪、水带和消火栓，已利于维护、管理和串用。

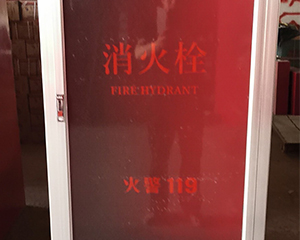

4.消火栓箱

消火栓箱用来放置消火栓、水带和水枪，一般嵌入墙体暗装，也可以明装和半暗装。其安装高度以消火栓栓口中心距地面1.1m为基准。

常用消火栓箱的规格有800×650×200（320）mm，用木材、铝合金或钢板制作而成，外装单开门，门上应有明显的标志，箱内水带和水枪平时应安放整齐。

5.水泵结合器

水泵结合器是消防车从室外水源或给水管取水向室内消防管网供水的接口。超过四层的厂房和库房、高层工业建筑、设有消防管网的住宅及超过五层的其它民用建筑，其室内消防管网应设水泵接合器。

水泵结合器应设在室外便于消防车接近、使用、不妨碍交通的地点。除墙壁式水泵结合器外，距建筑物外墙应有一定距离，一般不小于5m。水泵接合器四周15～40m的范围内，应有供消防车取水的室外消火栓或消防水池。

6.消防水喉

消防水喉是供人员自救扑灭初期火灾并减少灭火过程造成水渍损失时使用。按其设置条件分为自救式小口径消火栓和消防软管卷盘两种。

二、自动喷水灭火系统的主要设备

1.闭式喷头

自动喷头是闭式自动喷水灭火系统的关键组件，系通过热敏感释放机构的动作而喷水。它由喷水口、温感释放器（控制器）和溅水盘组成，其形状和样式较多，下图为常用的低熔点金属控制器自动喷头和爆炸瓶式自动喷头。

2.开式喷头

开式喷头的规格、型号、接管螺纹和外形与玻璃球闭式喷头完全相同，是在玻璃球闭式喷头上卸掉感温元件和密封面而成的，通常用于雨淋系统，也称为雨淋开式喷头。

3.报警阀

报警阀的作用是开启和关闭管网的水流，传递控制信号至控制管理系统并启动水力警铃直接报警。

4.水流指示器

水流指示器用于湿式喷水灭火系统中。当某个喷头开启喷水或管网发生水量泄露时，管道中的水产生流动，引起水流指示器中桨片随水流而动作，接通延时电路20s～30s之后，继电器触电吸合发出区域水流电信号，送至消防控制室。通常将水流指示器安装于各楼层的配水干管或支管上。

5.消防设备延迟器

延迟器是一个罐式容器，安装于报警阀与水力警铃（或压力开关）之间。用来防止由于水压波动原因引起报警阀开启而导致的误报。报警阀开启后，水流需经30s左右充满延迟器后方可冲打水力警铃。
